您當前位置: 產品中心電站閥真空隔斷閘閥

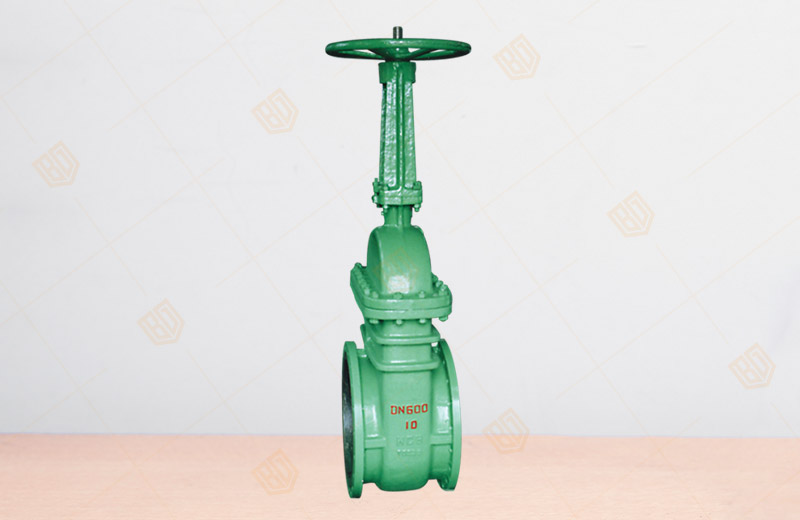

NKZ44H-10C真空隔斷閘閥

產品概況

產品型號：NKZ44H-10C
公稱通徑：DN50~800mm
公稱壓力：PN1.0~35.0Mpa，150Lb-3500Lb
工作溫度：-40-600℃
連接方式：法蘭，螺紋，對焊，承插焊，NPT
主要材質質：PTFE，PVC，ABS，RPP，304，316，304L，316L，SS316，WCB，CF3，CF8，CF3M，CF8M，鑄鋼，鑄鐵，鍛鋼，不銹鋼，銅等

NKZ44H-10C真空隔斷閘閥產品詳情

一、NKZ44H-10C真空隔斷閘閥產品概述：

百鋼閥門集團生產銷售的NKZ44H-10C真空隔斷閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

二、 NKZ44H-10C真空隔斷閘閥結構特點：

1、設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能。
2、選材考究，符全國內外相關標準，材料的全面質量高。
3、密封副配對合理，提高了密封性能，使用壽命長。
4、啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕松，維修方便，密封可靠，性能優良。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
6、法蘭墊片采用復合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。

三、NKZ44H-10C真空隔斷閘閥試驗壓力：

公稱壓力 PN/MPa	試驗壓力/MPa
公稱壓力 PN/MPa	殼體強度試驗	上密封試驗	密封試驗
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	2.8
4.0	6.0	4.4	4.4
6.4	8.6	7.0	7.0
10.0	15.0	11.0	11.0

四、NKZ44H-10C真空隔斷閘閥適用范圍：

產品類型	適用介質	適用溫度/℃
NKZ41H NKZ44H NKZ944H-C型 NKZ941H	水、蒸汽、空氣	≤425
NKZ41H（Y） NKZ44H（Y）-I型 NKZ944H（Y）-I型 NKZ941H（Y）	水、蒸汽、空氣	≤550

五、NKZ44H-10C真空隔斷閘閥主要零部件材料：

零件名稱	閥體、閥蓋	閥桿	閘板	密封面	閥桿螺母	填料	緊固件
NKZ44H NKZ41H-C型 NKZ944H-C型 NKZ941H	WCB	2Crl3	25	H：合金鋼	鋁青銅	膨脹復合石墨	優質碳鋼
NKZ44 NKZ41Y-I型 NKZ944-I型 NKZ941	鉻鉬鋼	20CrlMo1VA 38CrMoAlA	鉻鉬鋼	Y：硬質合金	鋁青銅	膨脹復合石墨	鉻鉬鋼

六、NKZ44H-10C真空隔斷閘閥外形尺寸及重量：

DN/mm	PN/MPa	主要外形尺寸和連接尺寸/mm									閥門重量 /kg	附法蘭尺寸/mm
DN/mm	PN/MPa	L	H	D	D1	D2	b	f	z-d	W	閥門重量 /kg	h	D0	Dn
50	1.0	250	345	160	125	100	16	3	4-18	250	28	45	49	58
65		270	395	180	145	120	18	3	4-18	250	40	48	64	75
80		280	425	195	160	135	20	3	4-18	300	55	50	78	97
100		300	510	215	180	155	20	3	8-18	300	72	52	96	110
125		325	570	245	210	185	22	3	8-18	350	106	60	120	136
150		350	725	280	240	210	24	3	8-18	350	146	60	145	163
200		400	820	335	295	265	26	3	8-18	400	220	62	202	223
250		450	890	390	350	320	28	3	12-23	400	315	62	225	278
300		500	1070	440	400	368	28	3	12-23	450	398	65	303	330
350		550	1320	500	460	428	30	4	16-23	550	530	65	351	382
400		600	1450	565	515	482	32	4	16-25	550	690	65	398	432
450		650	1560	615	565	532	32	4	20-25	600	870	70	460	485
500		700	1720	670	620	585	34	4	20-25	650	1080	78	500	535
600		800	1880	780	725	685	36	5	20-30	700	1350	90	600	636
700		900	2085	895	840	800	40	5	24-30	750	1950	90	690	726
800		1000	2590	1010	950	905	44	5	24-34	800	2500	106	790	826
50	1.6	250	345	160	125	100	16	3	4-18	250	28	48	49	58
65		270	395	180	145	120	18	3	4-18	250	40	50	64	75
80		280	425	195	160	135	20	3	8-18	300	58	52	78	91
100		300	510	215	180	155	20	3	8-18	300	75	52	96	110
125		325	570	245	210	185	22	3	8-18	350	110	60	120	136
150		350	725	280	240	210	24	3	8-23	350	150	60	145	163
200		400	820	335	295	265	26	3	12-23	400	223	62	201	223
250		450	890	405	355	320	30	3	12-25	450	326	68	253	278
300		500	1070	460	410	375	30	3	12-25	550	432	70	303	330
350		550	1320	520	470	435	34	4	16-25	600	572	78	351	382
400		600	1450	580	525	485	36	4	16-30	650	740	90	398	432
450		650	1560	640	585	545	40	4	20-30	700	955	95	450	485
500		700	1720	705	650	608	44	4	20-34	750	1195	98	500	535
600		800	1880	840	770	718	48	5	20-41	800	1455	105	600	636
700		900	2085	g10	840	788	50	5	24-41	850	2110	110	690	726
800		1000	2590	1020	950	898	52	5	24-41	950	2630	115	790	826

DN/mm	PN/MPa	主要外形尺寸和連接尺寸/mm									閥門重量 /kg	附法蘭尺寸/mm
DN/mm	PN/MPa	L	H	D	D1	D2	b	f	Z-d	W	閥門重量 /kg	h	D0	Dn
50	2.5	250	345	160	125	100	20	3	4-18	250	30	48	49	64
65		270	395	180	145	120	22	3	8-18	250	43	52	66	82
80		280	425	195	160	135	22	3	8-18	300	60	55	78	95
100		300	510	230	190	160	24	3	8-23	300	79	62	100	117
125		325	570	270	220	188	28	3	8-25	350	114	68	125	144
150		350	725	300	250	218	30	3	8-25	350	157	72	151	172
200		400	820	360	310	278	34	3	12-25	400	243	60	201	223
250		450	890	425	370	332	36	3	12-30	450	345	85	253	278
300		500	1070	483	430	390	40	4	16-30	550	455	92	303	330
350		550	1320	550	4g0	448	44	4	16-34	650	615	98	351	382
400			1450	610	550	505	48	4	16-34	700	7g4	115	398	432
450		650	1560	660	600	555	50	4	20-34	750	1018	115	450	483
500		700	1720	730	660	610	52	4	20-41	800	1250	120	498	535
600		800	1880	840	770	718	56	5	20-41	850	1528	130	598	636
700		900	2085	955	875	815	60	5	24-48	900	2265	140	688	726
800		1000	2590	1070	990	930	64	5	24-48	1000	2847	150	788	826

DN/mm	PN/MPa	主要外形尺寸和連接尺寸/mm											閥門重量 /kgt	附法蘭尺寸/mm
DN/mm	PN/MPa	L	H	D	D1	D2	b	f	D6	f2	z-d	W	閥門重量 /kgt	h	D0	Dn
50	4.0	250	345	160	125	100	20	3	88	4	4-18	300	35	48	48	64
65		270	395	180	145	120	22	3	110	4	8-18	300	49	52	66	82
80		280	425	195	160	135	22	3	121	4	8-18	350	65	58	78	95
100		300	510	230	190	160	24	3	150	4.5	8-23	350	87	68	100	117
125		325	570	270	220	188	28	3	176	4.5	8-25	400,	124	68	125	144
150		350	725	300	250	218	30	3	204	4.5	8-25	400	172	72	151	172
200		400	820	375	320	282	38	3	260	4.5	12-30	450	275	88	19g	223
250		450	890	445	385	345	42	3	313	4.5	12-34	550	392	102	251	278
300		500	1070	510	450	408	46	4	364	4.5	16-34	650	515	116	301	330
350		550	1320	570	510	465	52	4	422	5	16-34	750	684	120	34g	382
400		600	1450	655	585	535	58	4	474	5	16-41	850	902	142	396	432
