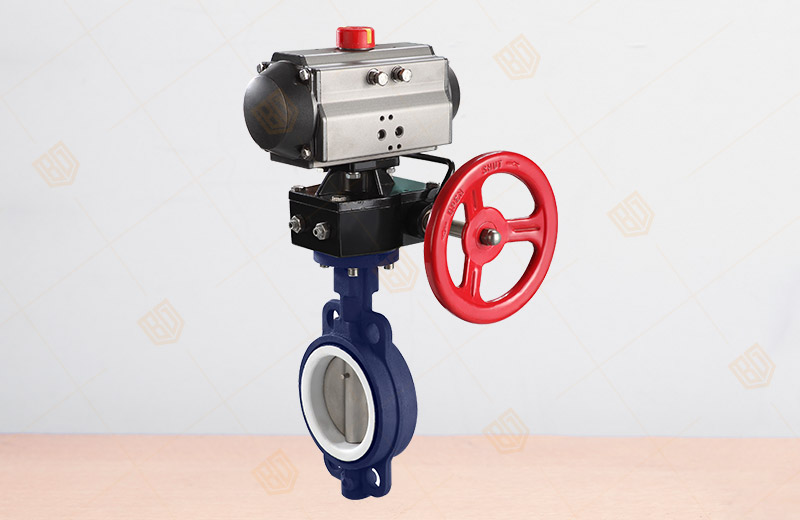

D671F氣動四氟蝶閥
產品概況
產品型號：D671F
公稱通徑：DN50～1200mm
公稱壓力：0.6~1.6MPa
閥體材質：球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
適用溫度：-30～+70℃
適用介質：空氣、水、污水、蒸氣、煤氣、油品等
設計標準：GB/T2238-1989
法蘭連接尺寸：GB/T9113.1-2000、GB/T9115.1-2000、JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992、JB/T9092-1999
一、D671F氣動四氟密封蝶閥 產品概述
百鋼閥門集團生產銷售的D671F氣動四氟蝶閥由四氟密封蝶閥和不銹鋼閥板、閥桿構成。氣動四氟密封蝶閥適用于溫度≤150℃，弱腐蝕或潔凈度有一定要求工況，在食品、醫藥、化工、石油、電力、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
D671FAT氣動四氟蝶閥主要特點
1、設計新穎、結構合理，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
二、D671F氣動四氟蝶閥主要技術參數
1、閥體
| 閥體形式 | 直通式鑄造閥體 |
|---|---|
| 公稱通徑 | DN50～1200mm |
| 公稱壓力 | PN 0.6、1.0、1.6 MPa |
| 法蘭標準 | GB、JB、HG、ANSI、JIS |
| 連接形式 | 對夾式、法蘭式 |
| 壓蓋型式 | 一體式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
2、閥內件
| 閥板形式 | 垂直板式(蝶形) |
|---|---|
| 流量特性 | 開關型：線性；調節型：近似等白分比 |
3、執行機構
| 執行器型號 | GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 400～700KPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
三、D671F氣動四氟蝶閥主要性能指標
| 公稱通徑 | DN（mm） | 50～2000 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
四、D671F氣動四氟蝶閥零件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 聚四氟乙烯、PTFE |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈 |
五、D671F氣動四氟蝶閥外形連接尺寸
|
公稱通徑 DN(mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 | |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 | |
| H | 法蘭式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
| 對夾式 | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 | |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 | |
| H1 | 根據所配執行機構而定 | ||||||||||||||||||
| A | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 | ||||||||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 | |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D671F氣動四氟蝶閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
