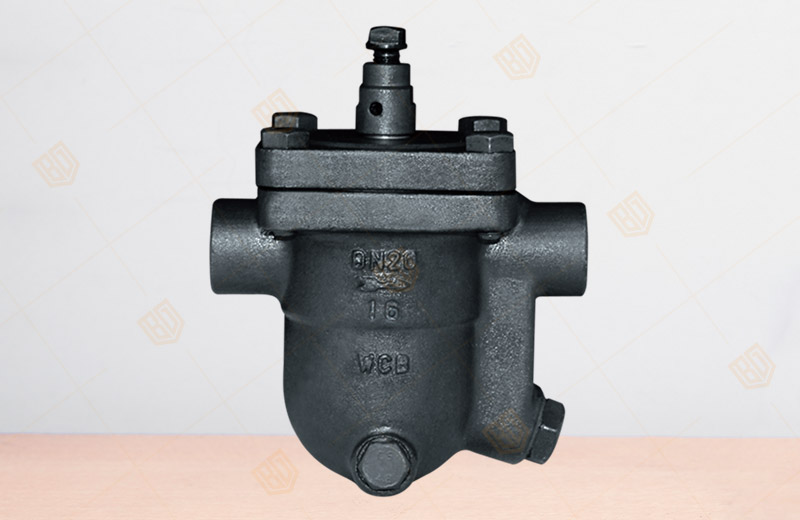

CS11H自由浮球式蒸汽疏水閥
產品概況
產品型號：CS11H
公稱通徑：DN15~50mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
百鋼閥門集團生產銷售的CS11H自由浮球式蒸汽疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高,不宜帶存凝結水的蒸汽設備更為適用。自由浮球式蒸汽疏水閥的主要工作原理是根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。廣泛適用于各種蒸汽管道上。
CS11H自由浮球式蒸汽疏水閥結構特點
1、能連續排水、性能穩定、排水量大、漏水量小。
2、能排連續飽和水,至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
3、有自動排冷空氣裝置,無汽鎖現象,工作平衡無噪音。
CS11H自由浮球式蒸汽疏水閥主要外形尺寸
|
型號 |
CS11H-16C |
|||||
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
|
L |
150 |
150 |
150 |
270 |
280 |
290 |
|
H |
195 |
195 |
195 |
250 |
290 |
300 |
|
H1 |
103 |
103 |
103 |
108 |
108 |
108 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CS11H自由浮球式蒸汽疏水閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
