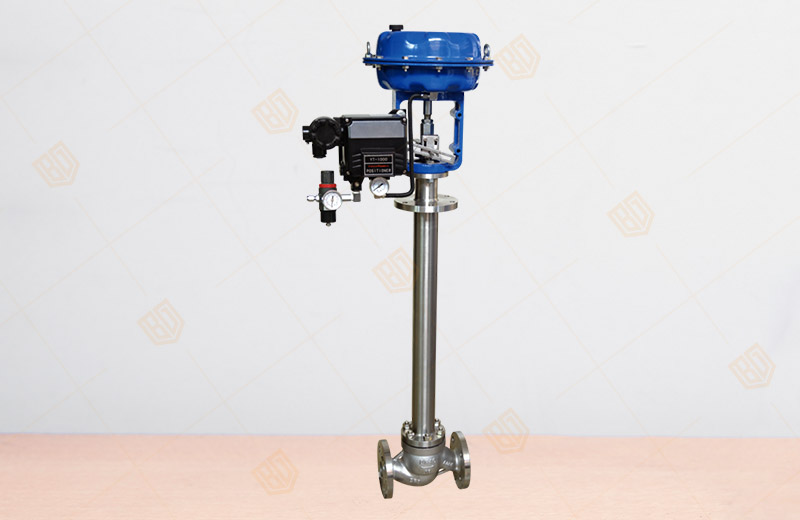

ZMAP-D氣動薄膜低溫調節閥
產品概況
產品型號：ZMAP-D
公稱通徑：DN15~200mm
公稱壓力：PN16~64MPa
適用溫度：-60～-250℃
主要材質：碳鋼、不銹鋼、鉻鉬鋼
適用介質：液氧、液氮等
驅動方式：氣動
設計標準：GB/T17213
法蘭標準：GB/T9113、 JB/T79、HG20594及其他標準
檢驗標準：GB/T4213
連接形式：法蘭（FF RF RTJ），焊接（SW BW），螺紋（適用于1″以內）
一、ZMAP-D氣動薄膜低溫調節閥主要技術性能指標
泄漏率：單座閥、小流量閥小于閥額定容量的10-4
雙座閥、小于閥額定容量的5×10-3
回差：帶定位器，小于全行程的3％
基本誤差：帶定位器，小于全行程的±3
注：采用標準的V型聚四氟乙烯填料。
二、ZMAP-D氣動薄膜低溫調節閥主要技術參數
|
公稱通徑 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
閥座直徑 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
|
流量系數KV |
小流量閥 |
0.08 |
0.12 |
0.20 |
0.30 |
0.50 |
0.80 |
1.00 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
|
單座閥 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
13 |
22 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
|
雙座閥 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
10 |
16 |
25 |
40 |
72 |
100 |
160 |
250 |
400 |
630 |
|
|
額定行程 |
10 |
16 |
25 |
40 |
60 |
|||||||||||||||||
|
可調范圍 |
30：1 |
|||||||||||||||||||||
|
公稱壓力 |
標準產品1.6、4.0、6.4MPa； |
|||||||||||||||||||||
|
閥芯形式 |
單、雙座閥為直通鑄造球形閥，小流量閥為直通鍛造閥 |
|||||||||||||||||||||
|
流量特性 |
等百分比、直線、快開 |
|||||||||||||||||||||
|
作用形式 |
氣開式、氣關式 |
|||||||||||||||||||||
|
工作溫度 |
-250～60℃ |
|||||||||||||||||||||
|
法蘭標準 |
符合JB78-59、JB79-59標準，可按JB/T79.1-94、JB/179.2-94、HG20592-2009、ANSI、JIS、DIN等標準訂貨生產 |
|||||||||||||||||||||
|
執行機構 |
ZMAB氣動薄膜執行機構、ZHAB精小型氣動薄膜執行機構 |
|||||||||||||||||||||
|
可配附件 |
定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急動作裝置、手輪機構等 |
|||||||||||||||||||||
注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。
三、ZMAP-D氣動薄膜低溫調節閥介質溫度范圍
|
公稱通徑 |
D1 |
D2 |
D3 |
|
-60 ~ -100 |
-100~ -200 |
-200 ~ -250 |
|
|
G1/2*,G3/4*,20~50 |
500 |
700 |
900 |
|
65~100 |
600 |
800 |
1000 |
|
125~200 |
700 |
900 |
1100 |
注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。
四、ZMAP-D氣動薄膜低溫調節閥主要零部件材料
|
零部件名稱 |
閥體 |
芯座 |
填料 |
|
材質 |
鑄不銹鋼（ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti）等 |
1Cr18Ni9Ti、OCr18Ni12Mo2T等 |
V型聚四氟乙烯 |
五、ZMAP-D氣動薄膜低溫調節閥法蘭距和外形尺寸
|
公稱通徑 |
L（mm） |
H2（mm） |
H1（mm） |
D（mm） |
D1（mm） |
D2 |
D3 |
n-d |
||||
|
PN1.6 |
PN4.0 |
PN6.4 |
氣開 |
氣關 |
小流量閥單座閥 |
雙座閥 |
||||||
|
G1/2*、G3/4* |
80 |
412 |
365 |
19 |
-- |
230 |
135 |
160 |
190 |
-- |
||
|
20 |
180 |
180 |
190 |
492 |
445 |
74 |
-- |
280 |
235 |
260 |
290 |
8-φ14 |
|
25 |
185 |
190 |
200 |
440 |
99 |
104 |
235 |
260 |
290 |
|||
|
32 |
200 |
210 |
210 |
443 |
105 |
107 |
255 |
285 |
315 |
|||
|
40 |
220 |
230 |
235 |
489 |
117 |
127 |
325 |
280 |
305 |
355 |
8-φ16 |
|
|
50 |
250 |
255 |
265 |
499 |
132 |
132 |
310 |
340 |
370 |
|||
|
65 |
275 |
285 |
295 |
641 |
165 |
175 |
410 |
345 |
375 |
410 |
10-φ16 |
|
|
80 |
300 |
310 |
320 |
644 |
168 |
185 |
370 |
405 |
440 |
10-φ18 |
||
|
100 |
350 |
355 |
370 |
653 |
177 |
202 |
430 |
460 |
490 |
12-φ18 |
||
|
125 |
410 |
425 |
440 |
784 |
225 |
250 |
495 |
470 |
525 |
560 |
16-φ18 |
|
|
150 |
450 |
460 |
475 |
782 |
233 |
260 |
550 |
590 |
630 |
|||
|
200 |
550 |
560 |
570 |
779 |
272 |
302 |
660 |
700 |
740 |
20-φ18 |
||
�。悍ㄌm距符合JB79-59標準
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZMAP-D氣動薄膜低溫調節閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
